AFN2 Ln.27002 Rádiový indikátor navádění 4

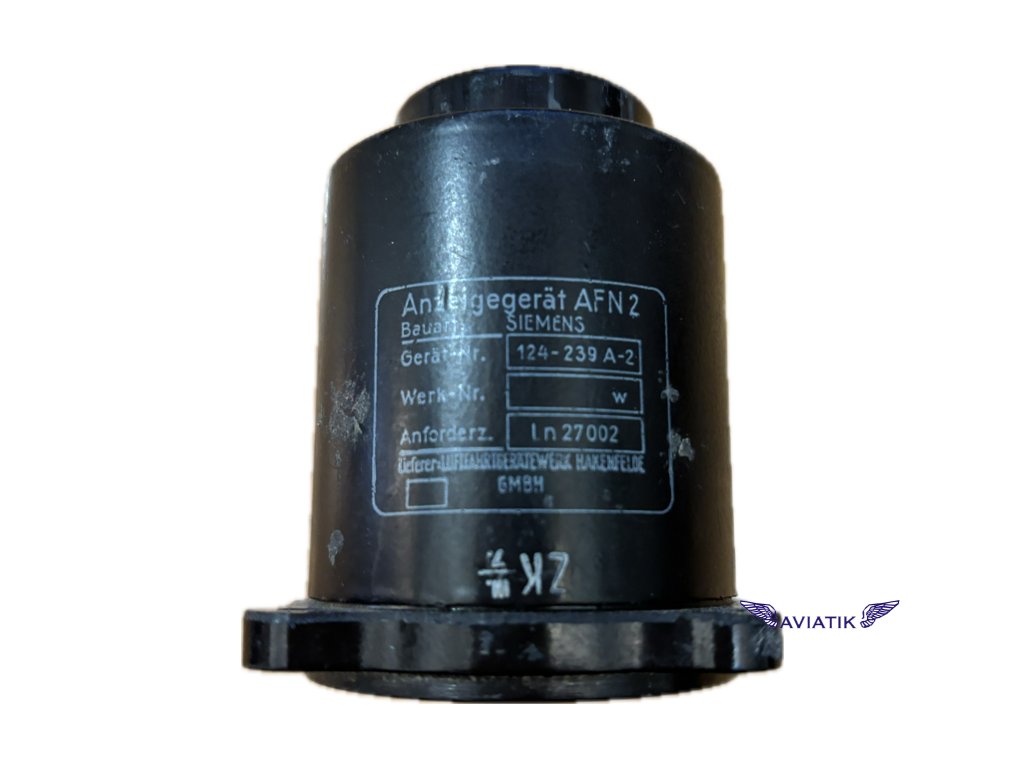

Německý radiový indikátor AFN2 Ln.27002 z druhé světové války

Kód : AFN2 Ln.27002 Rádiový indikátor navádění 4

 Označení: HN2N 2.0 - HN2N 2.0: Zobrazovací zařízení pro radionavigaci AFN 2

Označení požadavku: Ln.27002

Typ: AFN2

Výrobce: Výrobce: LGW-Hakenfelde, Berlín (Siemens)

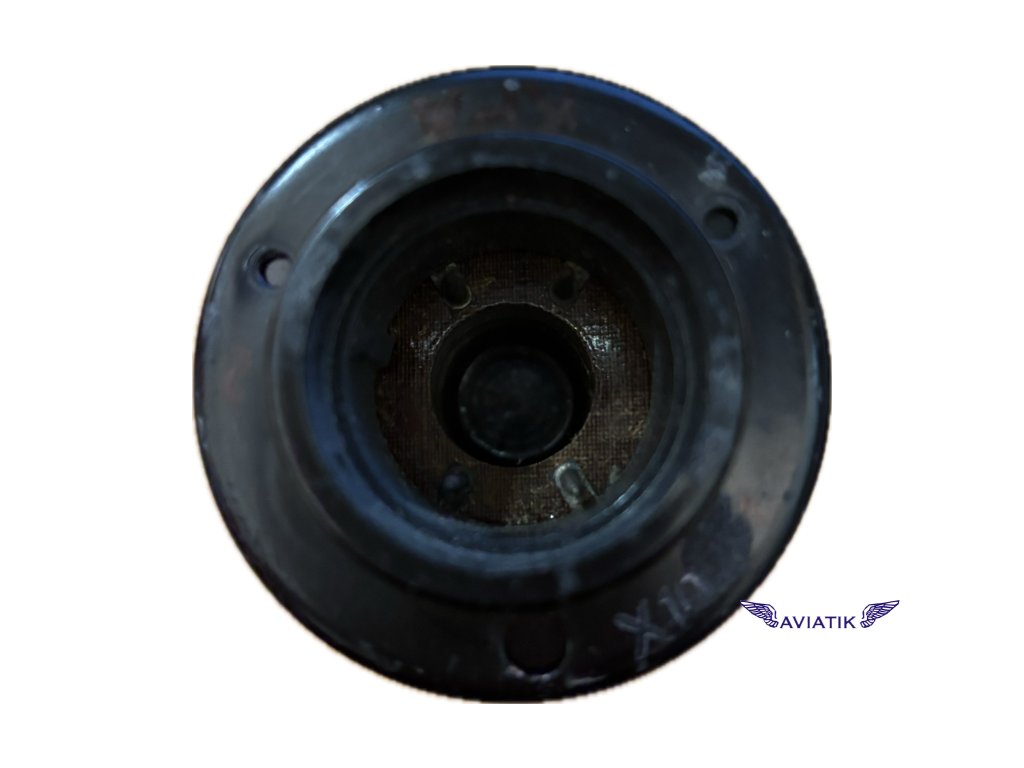

Příslušenství: zástrčka, délka 27003 / žárovka, láhev 26682 (NENÍ SOUČÁSTÍ dodávky)

Funkčnost: Funkce: Vnitřní světlo,

S AFN 2 byl možný let na přístrojový cíl k přijímanému vysílači. AFN 2 má 2 ukazatele. Odchylka od kurzu, vlevo nebo vpravo k vysílači, je indikována ukazatelem směřujícím svisle dolů. Pokud letadlo letí přímým kurzem, je ukazatel přesně svisle, nad osvětleným bodem (úhlovým). Druhý, vodorovný ukazatel ukazuje vzdálenost letadla od vysílače (radiomajáku). Při přeletu nad vysílačem se rozsvítí žárovka (Fl.26682) integrovaná v konektorovém připojení (Ln.27003). Při přeletu nad vysílačem je vodorovný ukazatel přesně na středním svítícím bodě, vlevo na číselníku.
