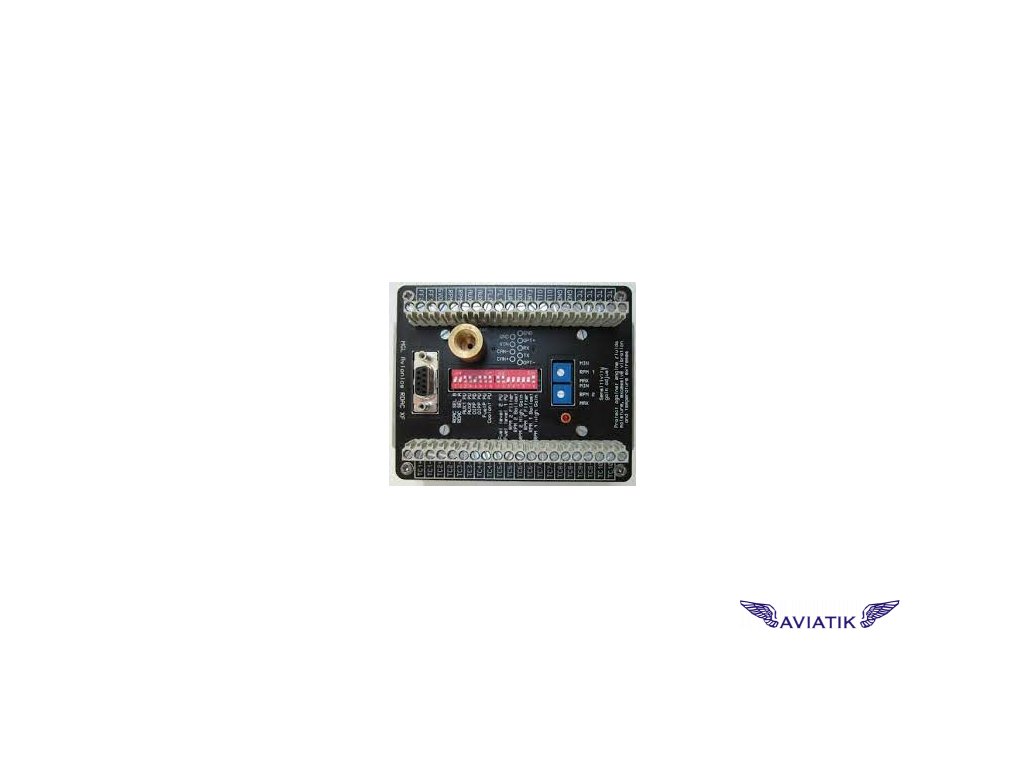

MGL Avionics RDAC-XF engine modules

Detailní popis produktu

RDAC XF a RDAC-XF-MAP jsou moduly monitoru motoru používané s přístroji XTreme a všemi přístroji iEFIS. Lze je také použít se všemi ukončenými skleněnými panely MGL.

K dispozici jsou dvě verze: RDAC XF je základní verze a RDAC XF MAP přidává přesný křemíkový snímač tlaku v rozdělovači (použitelný pro jakýkoli tlak v rozsahu 0 až 2,5 baru (30 psi) (pouze neagresivní plyny nebo kapaliny).

RDAC XF poskytuje opticky izolované komunikační rozhraní kompatibilní se všemi ukončenými systémy MGL EFIS. Kromě toho poskytuje rozhraní sběrnice CAN, které se používá se systémy iEFIS a také s řadami Vega a Blaze. Dále je k dispozici rozhraní RS232, které umožňuje použití systému RDAC třetími stranami (OEM).

RDAC XF poskytuje až 12 kanálů pro termočlánkové snímače (EGT,CHT), kanály určené pro širokou škálu snímačů používaných pro teplotu, tlak oleje/paliva, hladiny paliva, duální průtok paliva a duální otáčky. Snímač tlaku v rozvodném potrubí nebo tlaku přeplňování je doplněn o RDAC XF MAP.

RDAC XF se snadno a rychle instaluje díky osvědčenému použití drátových svorek s pohyblivou klecí odolných proti vibracím. Tyto svorky umožňují rychlé připojení vodičů a jsou velmi užitečné při typickém vyhledávání závad snímačů.

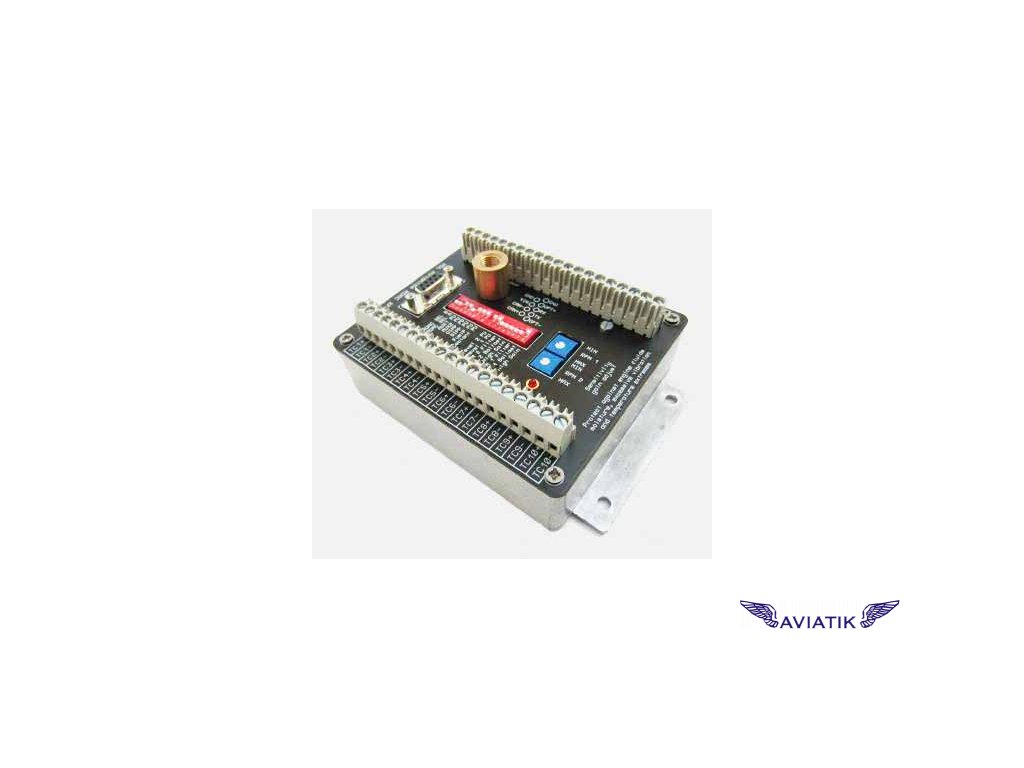

RDAC XF nahrazuje dlouho používané verze RDAC XB, XD a XE flexibilnější, ale robustnější konstrukcí v pevném, hliníkovém odlitku pro montáž na přepážku.

http://www.mglavionics.co.za/Docs/RDAC%20XF%20INSTALATION.pdf
