Spike-D
Kód: 7948
Související produkty
Detailní popis produktu

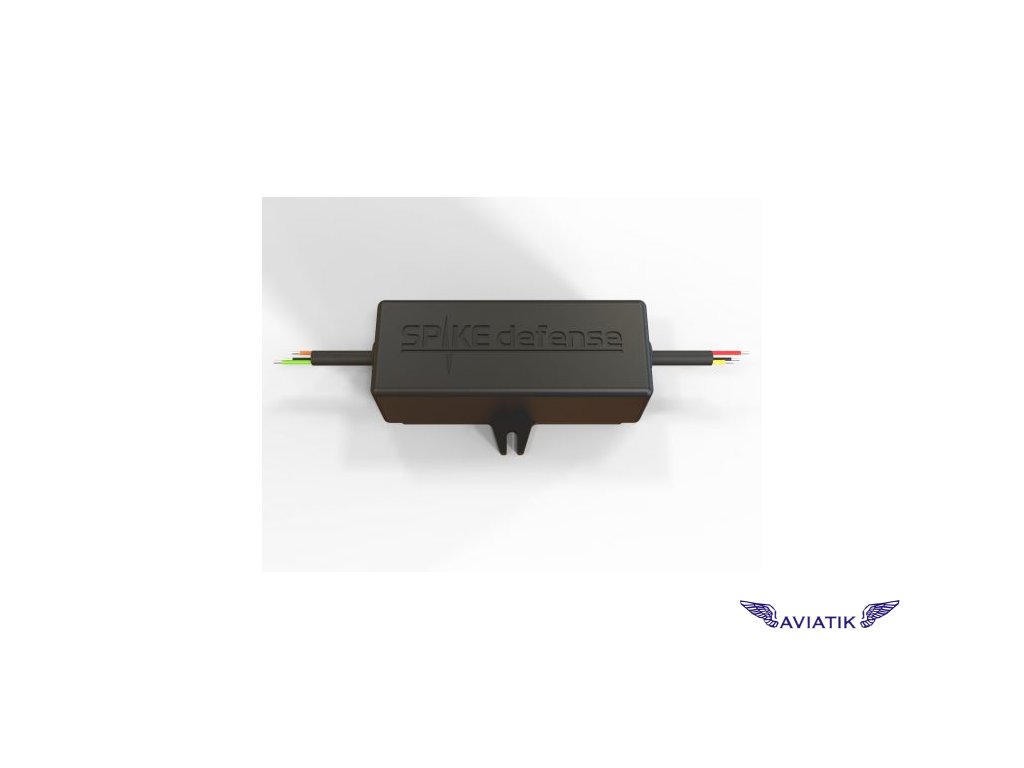

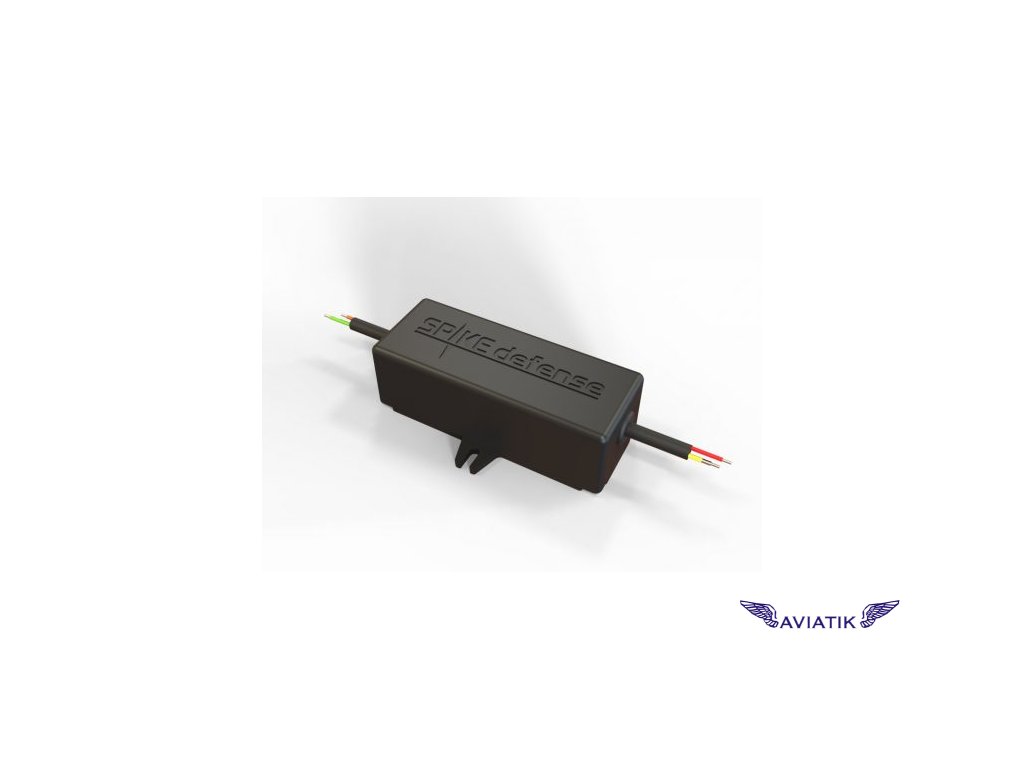

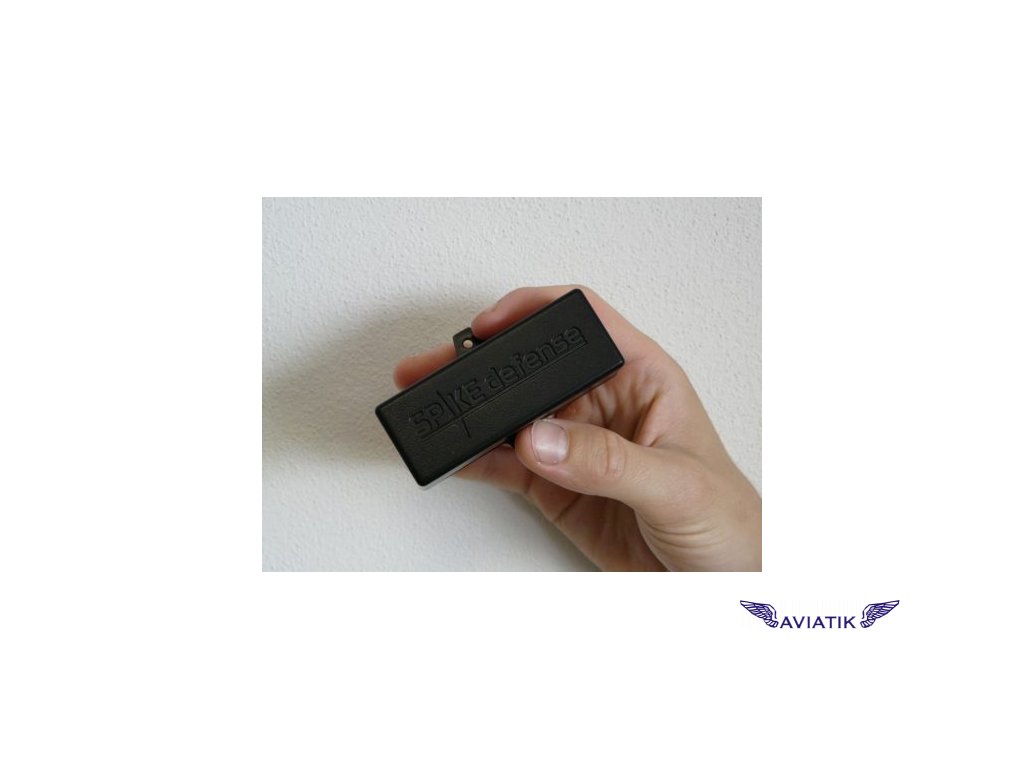

2-v-1 modul EMI / OverVoltage Spike
Elektromagnetické rušení (EMI) je přirozený vedlejší produkt všech leteckých antikolizních systémů proti střetu, starých i nových. Je vytvářena a vyzařována, když stroboskopy náhle přeměňují elektřinu na světelné impulsy a někdy mohou být detekovány v interkomech a komunikačních rádiích jako zvukový šum při každém aktivaci stroboskopů.
Aveo Engineering navrhuje a vybuduje extrémně tiché LED zábleskové systémy, o čemž svědčí naše majáky a jednotky typu wingtip. Tak, že výrobky Aveo jsou široce používány ve vojenských UAV, kde je absolutní požadavek na nízké EMI. Všechno, co by mohlo narušit provozní telemetrii, prostě není tolerováno.
V letectví neexistuje nic bez EMI, bez ohledu na to, jak málo. Společnost Aveo podnikla další krok, aby vytvořila řadu špičkových filtrů řady EMI. Tyto malé, levné jednotky jsou mimořádně účinné při výrazném zeslabování zbytkového EMI, který se nachází v instalacích avioniky.
Tyto spektrální analyzátorové snímky níže ukazují, že jsou efektivní filtry Spike-D. (Zobrazený kmitočtový rozsah je 300kHz - 2MHz, což odpovídá DO-160 Kapitola 21, Emise rádiové frekvenční energie.)
Žluté stopy zobrazují normální rádiový kmitočet pozadí.
Modré stopy zobrazují EMI bez Spike-D.
Červené stopy zobrazují EMI se Spike-D.
PŘÍKLAD POUŽITÍ - Ochrana proti přepětí
Se vstupním napětím pod 7.2 a vyšším 44.5 Výstup Spike-D je odpojen od vstupu.
Při negativní polaritě je výstup Spike-D odpojen od vstupu.

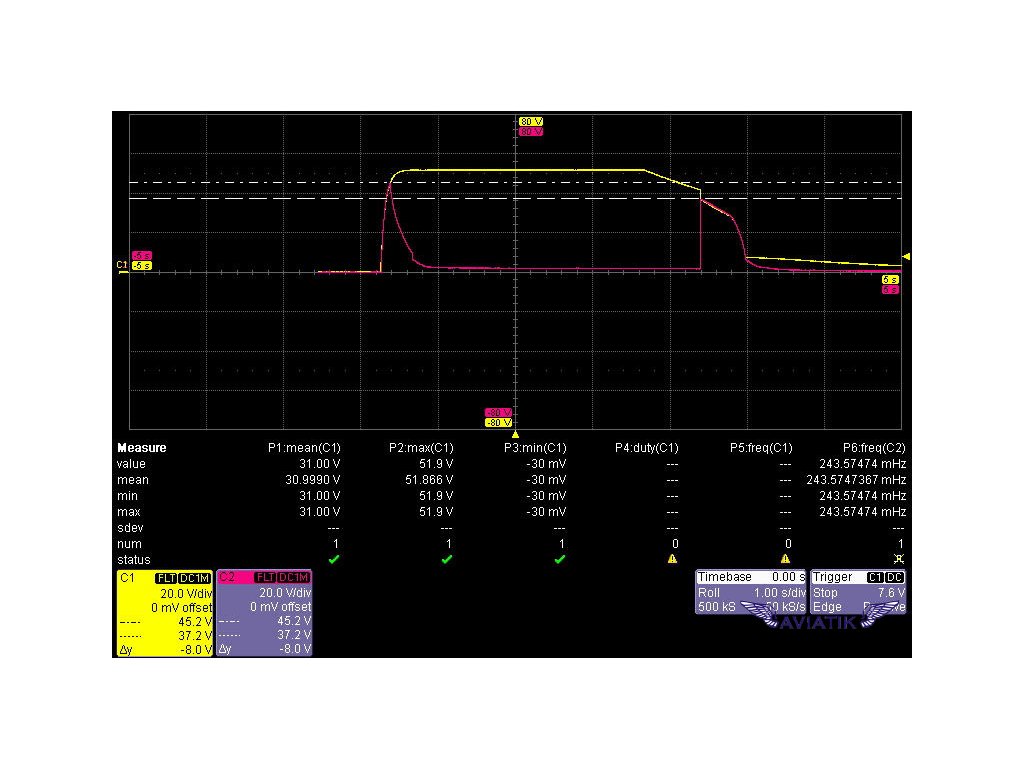

Osciloskop:
Žlutý - vstup
Červený výstup
PŘÍKLAD POUŽITÍ - Filtr
Zařízení má filtr uvnitř. Typická útlumová tabulka.
RED - bez Spike-D
BLUE - se Spike-D
Spike D/SD
