Icom IC-A220 (TSO)
Kód: 7972
Související produkty
Detailní popis produktu
Snadno se instaluje, panel s bílým displejem OLED a podsvícením v bílé
OLED obrazovka s vysokou viditelností
Provozní informace jsou jasně zobrazeny na displeji OLED. OLED (Organic Light Emitting Diode) vydává světlo, takže podsvícení displeje není nutné. Poskytuje vyšší kontrast, širší pozorovací úhel téměř o 180 stupňů a rychlejší odezvu než běžné LCD. Displej IC-A220 má široce aktivní oblast, na displeji lze maximalizovat znaky provozních frekvencí, zatímco provozní stav může být zobrazen na horní i dolní straně displeje.
Velké tlačítka přepínačů
IC-A220 má velké přepínače na předním panelu. Nejčastěji používané tlačítko přepínače FLIP-FLOP (Frekvenční výměna) je navrženo tak, aby bylo lehké hoovládat . Všechny spínače a knoflíky jsou osvětleny čistě bílým podsvícením, které mají stejnou barvu jako OLED displej.
Certifikace TSO / ETSO
Verze IC-A220 TSO může být použita jako primární VHF rádio ve všeobecném letectví (část 23) letadla *. Verze IC-A220 TSO je rovněž přijímána jako rádio ETSO v souladu s recipročními pravidly přijetí TSO / ETSO.
Další podrobnosti naleznete v elektronickém formuláři na www.icomamerica.com
Funkce Auto Squelch
Citlivost šumu se automaticky přizpůsobuje podle úrovně šumu, aby se odstranil nepříjemný šum a nežádoucí signály.
Rychlé nastavení Squelch
Automatická a manuální squelch včetně úrovně squelch lze rychle získat pomocí ovladače hlasitosti. Funkce testu squelch dočasně otevírá squelch a umožňuje monitorovat signály.
Automatický stmívač
Funkce automatického stmívání nastavuje jas displeje a podsvícení ovladčů. Vysoce citlivý snímač světla IC-A220 pokrývá rozsáhlý rozsah osvětlení.
Externí ovládání stmívače
Připojením k externímu řídícímu systému stmívače na letadle může být funkce stmívače IC-A220 propojena s úrovní stmívače letadla. Ovládání externího stmívače lze použít buď na elektrických systémech 13,8 V nebo 27,5 V.
Funkce interkomu
IC-A220 má vestavěnou hlasově aktivovanou interkomovou funkci, která umožňuje pilotovi komunikovat s palubní jednotkou prostřednictvím headsetu. IC-A220 disponuje nastavitelnými funkcemi pro ovládání úrovně zvuku a funkce squelch.
Paměťové kanály
IC-A220 má 20 paměťových kanálů a 20 kanálů paměti historie. Často používané paměťové kanály lze okamžitě vyvolat. Skupinové paměťové kanály jsou uspořádány do 10 paměťových kanálů o 5 skupin (celkem 50 kanálů). Funkce skenování meteorologických kanálů vyhledává signály kanálu počasí.
8.33 kHz Channel Spacing
IC-A220 umožňuje přepínání mezi 8,33 kHz a 25 kHz frekvenčním krokem v režimu menu.
Použití kanálového odstupu 8,33 kHz může být zakázáno v závislosti na zemi.
Možnost dálkového ovládání
Můžete dálkově ovládat přepínače FLIP-FLOP (výměna frekvence), interkom a přepínače zpětného odpojení přes konektor zadního panelu.
Provoz napájení 9 V
Jak vyžadují specifikace TSO, rádio pokračuje v práci se sníženým napájecím napětím.
Nabídka pro konfiguraci
Pro zlepšení operability jsou položky menu rozděleny do dvou režimů, menu nastavení a konfiguračního menu. V menu konfigurace lze nastavit zřídka změněné nastavení, zatímco normální nastavení lze provést v nabídce nastavení.
Další funkce
Dualwatch a prioritní funkce
Jednodotykový přístup k nouzové frekvenci 121,5 MHz
Kompatibilní s elektrickými systémy 13,8 V a 27,5 V
Boční tónová funkce pro sledování hlasu pomocí náhlavní soupravy
Funkce ANL (automatický omezovač hluku) snižuje šum impulsního typu
25-kolíkový konektor D-SUB a zástrčky MIL-Spec M39029 / 63-368 kompatibilní s konektory
Výška 33 mm (1,3 palce) může být instalována v omezeném panelovém prostoru

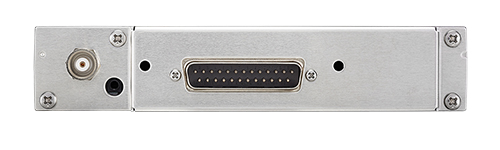

ZOBRAZENÍ ZADNÍHO PANELU
Pohled na zadní panel
Verze IC-A220 TSO je vyráběna a servisována společností Icom America Inc.
Veškeré opravy nebo úpravy informací budou poskytnuty společností Icom America.
General
IC-A220 TSO |
|||
|---|---|---|---|
| Frequency coverage | Tx/Rx | 8.33kHz spacing | 118.000–136.992MHz |
| 25kHz spacing | 118.000–136.975MHz | ||
| Rx: | Weather channel | 161.650–163.275MHz | |
| Frequency spacing | 8.33kHz / 25kHz | ||
| Mode | AM (6K00A3E, 5K60A3E) | ||
| Frequency stability | ±5 ppm | ||
| Operating temperature range | –20°C to +55°C; –4˚F to +131˚F | ||
| Antenna impedance | 50Ω | ||
| Number of memory channels | 20 regular, 50 group memory, 20 history, 10 weather channels |
||
| Power supply requirements | 13.8V/27.5V DC (Negative ground) |
||
| Dimensions (W×H×D) (Projections are not included) |
160×34×271 mm 6.3×1.34×10.67 in |
||
| Weight | 1.2 kg; 2.65 lb ±10% | ||
| Certification | TSO-C128a, TSO-C169a | ||
Transmitter
IC-A220 TSO |
||
|---|---|---|
| Output power | 8 W (Carrier power) | |
| Spurious emission | –60 dBc | |
| Modulation limiting | 70% (Maximum 98%) | |
| Microphone impedance | 600Ω | |
Receiver
IC-A220 TSO |
||
|---|---|---|
| Intermediate frequencies | 38.85 MHz/450 kHz (1st/2nd) | |
| Sensitivity | AM (6dB S/N) | Less than 2μV |
| FM (12dB SINAD) | Less than 1.4μV | |
| Selectivity | 25kHz spacing | ±3kHz/±22kHz (6dB/60dB) |
| 8.33kHz spacing | ±2.778kHz/±7.37kHz (6dB/60dB) | |
| Spurious response rejection | More than 74dBμ | |
| Audio output power | External SP | 5W with a 4Ω load |
| Headphone | 60mW with a 500Ω load | |
Applicable U.S. Military Specifications
| Standard | ||
|---|---|---|
| Low Pressure | 500.5 | I,II |
| High Temperature | 501.5 | I,II |
| Low Temperature | 502.5 | I,II |
| Temperature Shock | 503.5 | I-C |
| Solar Radiation | 505.5 | I |
| Humidity | 507.5 | II |
| Vibration | 514.6 | I |
| Shock | 516.6 | I |
Also meets equivalent MIL-STD-810-C, -D, -E and -F.
Doplňkové parametry
| Kategorie: | ICOM |
|---|---|
| ? Letadlo: | Pro letadla TSO, Letecké radiostanice palubní |
