Poziční indikátor
Kód: 25593/PI1
Související produkty
Detailní popis produktu

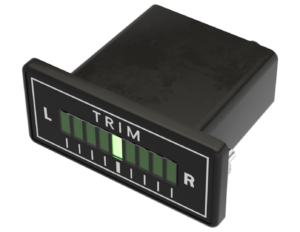

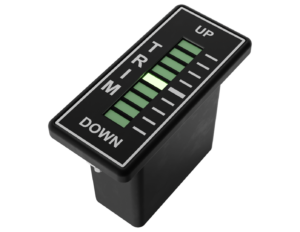

Výrobek poziční indikátor PI1A je určen pro indikaci horizontální nebo vertikální pozice serva trimu klapek a dalšího vybavení UL letounů, které tuto pozici vysílají pomocí 3-vodičového potenciometru. Varianta PI1A má plynulou regulaci jasu v rozsahu 5..100%. Při vypnutém dimování (DIM=GND nebo nepřipojeno) přejde výrobek automaticky do plného jasu. Výrobek rozezná 9 pracovních poloh a je schopen indikovat poruchové stavy měření pozice (upadnutý, zkratovaný drát). Pro signalizaci lze využít horizontálního nebo vertikálního natočení. Proto jsou dodávány k výrobku obě varianty štítků. Předmětem objednávky je jeden kus výrobku pozičního indikátoru.
Základní specifikace
Technické parametry
- Napájecí napětí: 10 ÷ 30 VDC
- Spotřeba: 50 mW
- Regulace jasu: plynulá 5 ÷ 100 %
- Stav jasu při ztrátě DIM signálu: 100%
- Stmívací signál 4,5 ÷ 30 V pozitivní PWM
- Indikace: 9 poloh horizontální / vertikální
- Podporovaný senzor pozice: 5 kOhm nebo 10 kOhm
- Hmotnost: 20 g
- Rozměry: 44×20×35 mm
Značení vodičů
| ČERNÁ – GND | napájení záporný pól |
| ČERVENÁ | napájení kladný pól |
| ORANŽOVÁ – TRIM_VCC | napájení senzoru polohy (+) |
| ZELENÁ – TRIM_IN | signál senzoru polohy |
| MODRÁ – TRIM_GND | napájení senzoru polohy (-) |
| BÍLÁ – DIM | stmívací vstup |
Montáž
Výrobek se montuje do předem připraveného otvoru 34,4 × 15,4 mm a dvou děr průměru 3 mm v palubní desce letounu. Tímto obdélníkovým otvorem se nejprve připojí vodiče a posléze se výrobek zasune do daného otvoru a zaaretuje dvojicí šroubů. Po odzkoušení správnosti instalace se na čelní panel nakonec přilepí horizontální nebo vertikální štítek.
Další informace
Tento výrobek není schválen pro instalaci do certifikovaných letounů. Toto není TSO certifikovaný výrobek.
Výrobek Poziční indikátor PI1B je určen pro indikaci pozice serva trimu klapek a dalšího vybavení UL letounů, které tuto pozici vysílají pomocí 3-vodičového potenciometru. Varianta PI1B má plynulou regulaci jasu v rozsahu 5..100%. Při vypnutém dimování (DIM=GND nebo nepřipojeno) přejde výrobek automaticky do minimálního jasu (5%). Výrobek rozezná 9 pracovních poloh a je schopen indikovat poruchové stavy měření pozice (upadnutý, zkratovaný drát). Pro signalizaci lze využít horizontálního nebo vertikálního natočení. Proto jsou k výrobku dodávány obě varianty štítků. Předmětem objednávky je jeden kus výrobku pozičního indikátoru.
Základní specifikace
Technické parametry
- Napájecí napětí: 10 ÷ 30 VDC
- Spotřeba: 50 mW
- Regulace jasu: plynulá 5 ÷ 100 %
- Stav jasu při ztrátě DIM signálu: 5%
- Stmívací signál 4,5 ÷ 30 V pozitivní PWM
- Indikace: 9 poloh horizontální / vertikální
- Podporovaný senzor pozice: 5 kOhm nebo 10 kOhm
- Hmotnost: 20 g
- Rozměry: 44×20×35 mm
Značení vodičů
| ČERNÁ – GND | napájení záporný pól |
| ČERVENÁ | napájení kladný pól |
| ORANŽOVÁ – TRIM_VCC | napájení senzoru polohy (+) |
| ZELENÁ – TRIM_IN | signál senzoru polohy |
| MODRÁ – TRIM_GND | napájení senzoru polohy (-) |
| BÍLÁ – DIM | stmívací vstup |
Montáž
Výrobek se montuje do předem připraveného otvoru 34,4 × 15,4 mm a dvou děr průměru 3 mm v palubní desce letounu. Tímto obdélníkovým otvorem se nejprve připojí vodiče a posléze se výrobek zasune do daného otvoru a zaaretuje dvojicí šroubů. Po odzkoušení správnosti instalace se na čelní panel nakonec přilepí horizontální nebo vertikální štítek.
Další informace
Tento výrobek není schválen pro instalaci do certifikovaných letounů. Toto není TSO certifikovaný výrobek.
Výrobek Poziční indikátor PI1 je určen pro indikaci pozice serva trimu, klapek a dalšího vybavení UL letounů, které tuto pozici vysílá pomocí 3-vodičového potenciometru. Disponuje stmívacím vstupem který se chová dle varianty výrobku PI1A, PI1B a PI1C (plynulá regulace a maximum svitu v 100 nebo 5 % a diskrétní regulace). Výrobek rozezná 9 pracovních poloh a dále je schopen indikovat poruchové stavy měření pozice. Pro signalizaci lze využít horizontálního i vertikálního natočení výrobku, tomu pak odpovídá nalepený štítek s popisem na čelo výrobku.
Technické parametry
- Napájecí napětí: 10 ÷ 30 VDC
- Spotřeba: 3 mA
- Stmívací signál 4,5 ÷ 30 V
- Podporovaný senzor pozice: 5 kOhm nebo 10 kOhm
- Hmotnost: 20 g
- Rozměry: 44×20×35 mm
Značení vodičů
| ČERNÁ – GND | napájení záporný pól |
| ČERVENÁ | napájení kladný pól |
| ORANŽOVÁ – TRIM_VCC | napájení senzoru polohy (+) |
| ZELENÁ – TRIM_IN | signál senzoru polohy |
| MODRÁ – TRIM_GND | napájení senzoru polohy (-) |
| BÍLÁ – DIM | stmívací vstup |
Montáž
Výrobek se montuje do předem připraveného otvoru 34,4 × 15,4 mm a dvou děr průměru 3 mm v palubní desce letounu. Tímto čtvercovým otvorem se nejprve připojí vodiče a posléze se výrobek zasune do daného otvoru a zaaretuje dvojicí šroubů. Na čelní panel se nakonec přilepí příslušný požadovaný štítek.
Další informace
Tento výrobek není schválen pro instalaci do certifikovaných letounů. Toto není TSO certifikovaný výrobek.
Doplňkové parametry
| Kategorie: | Autopilot |
|---|---|
| Potřeby pro letadla: | Přístroje, Autopilot |
